多视窗多功能气体粉尘液雾爆炸抑爆实验系统依据国家标准GB/T16426-1996《粉尘云最大爆炸压力和最大压力上升速率测定方法》，应用嵌入式控制技术，集精密机械加工技术、高速压力检测技术、无线数传技术及计算机技术于一体，具有结构紧凑、运行稳定、界面美观、操作简单、测量精度高等特点，实现试验过程全自动化控制，是各类科研部门试验室测试可燃气体、粉尘、液雾爆炸参数或抑爆能力的理想设备。
仪器名称 |
多视窗多功能气体粉尘液雾爆炸抑爆实验系统 |
仪器属性 |
测试类仪器 |
生产厂商 |
吉林市宏源科学仪器有限公司 |
预约方式 |
江丙友 |
电话 |
15955413831 |
邮件 |
cumtjiangby@163.com |

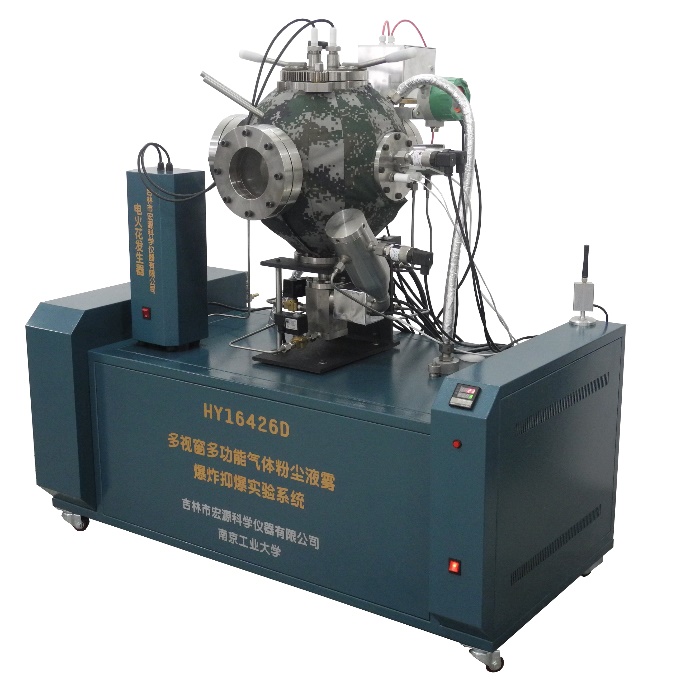

 图1 多视窗多功能气体粉尘液雾爆炸抑爆实验系统 （百川楼C501房间） |
仪器主要性能指标
1. 压力测量范围：爆炸压力：0~4MPa（绝压）；样品仓压力：0~4MPa（绝压）；配气压力：0~1MPa（绝压），精度：0.1%FS
2. 爆炸容器温度测控范围：室温~200℃，分辨率：1℃
3. 样品仓温度测控范围：室温~50℃，分辨率：1℃
4. 火焰温度检测范围：0~1350℃，分辨率：1℃
5. 爆炸压力采样时间间隔：0.2ms，最大采样时间：6S
6. 搅拌方式：100ms快速搅拌
7. 冷却方式：自然冷却
8. 爆炸室容积：20L（双层316不锈钢球体）
9. 粉尘仓容积：0.6L（数控充压）
10. 点火方式：化学点火；高压脉冲点火
11. 配气路数：6路真空比例配气，配气精度：±0.1%。
12. 进样方式：粉尘（自动）；气体（自动）；液体（自动）。
13. 电源功率消耗：2000W。
14. 使用电源：AC220V±10％，50Hz±2Hz。
15. 使用环境：温度：10～35℃；湿度：30%～80%RH。
仪器的主要功能
本试验装置由微型计算机控制系统、爆炸容器(20L球)、抽真空系统、自动点火装置、自动配气系统、无线数传系统、氧浓度检测系统、细水雾系统和计算机监控系统等组成。
该装置可以测定以下参数：
1. 空气中可燃气体爆炸指数（包括气体最大爆炸压力，气体最大压力上升速率）。
2. 空气中可燃气体爆炸上下限。
3. 粉尘云最大爆炸压力，最大压力上升速率。
4. 粉尘云爆炸上下限浓度。
5. 液雾气溶胶最大爆炸压力，最大压力上升速率。
6. 抑爆材料及方法的评定。
仪器测试的典型图像

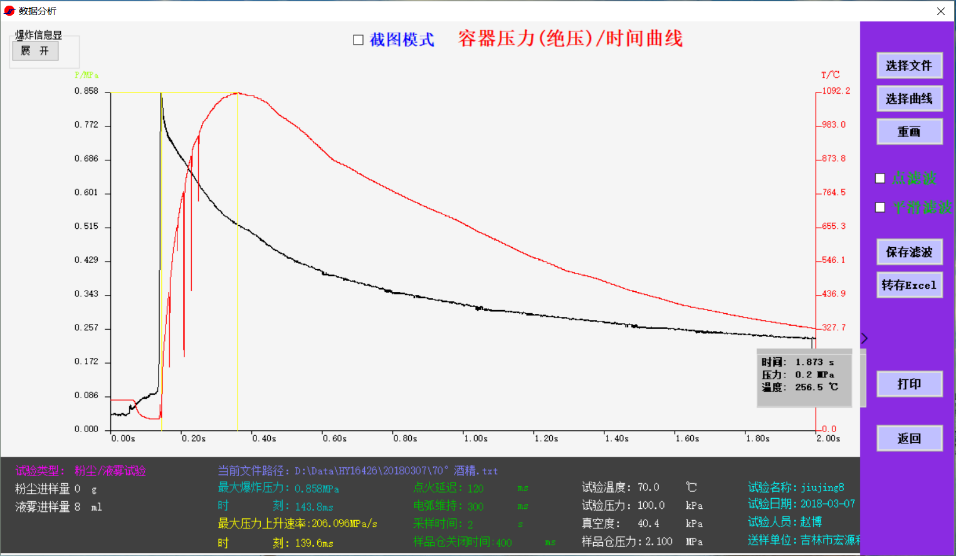

图2 控制系统自动生成容器压力（绝压）/时间/温度曲线图

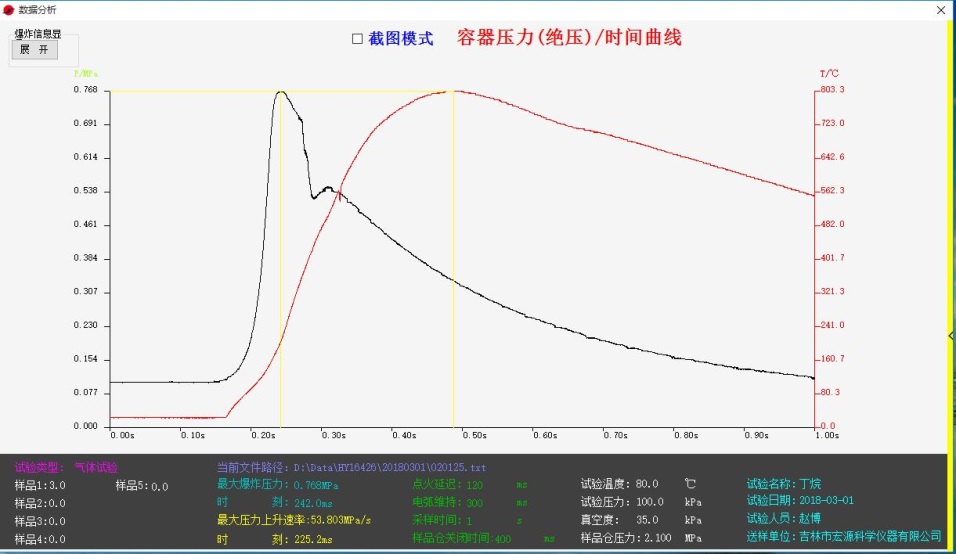

图3 控制系统自动生成容器压力（绝压）/时间/温度曲线图

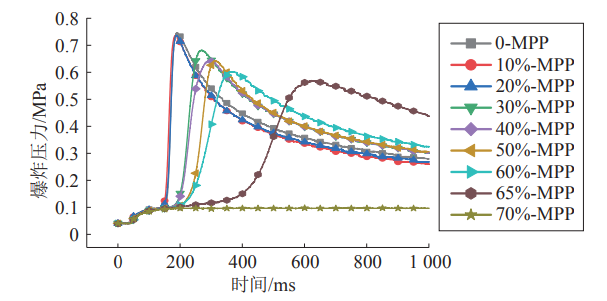

图4 添加不同质量分数MPP的聚丙烯爆炸压力-时间进程图
引用自文献：王 保、江丙友、苏明清、杨炳辉，等．三聚氰胺聚磷酸盐抑制聚丙烯粉尘爆炸研究［J］．消防科学与技术，2022，41(03) :291-295.

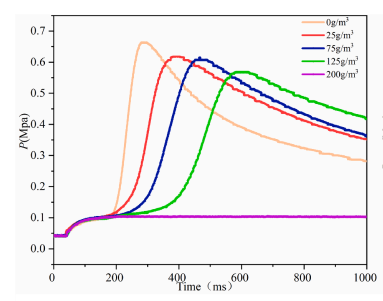

图5 爆炸压力变化趋势图
引用自文献：Li junWei, Mingqing Su, et al. Suppression effects of ABC powder on explosion characteristics of hybrid C2H4/polyethylene dust. Fuel. (2021).
