激光多普勒动态测速与粒径分析仪主要用于瞬时无接触测量流场中某一位置处的三维速度以及粒径大小,具有较高的测量精度、空间分辨率及动态响应频率,对研究复杂流动现象和探索流动机理具有十分重要的意义。可以实现一维、二维或三维同步瞬时速度与粒径的测量。该系统可用于管道流体内流场测量、流体机械的设计、边界层流动的研究、湍流、多相流等研究。
仪器名称 |
激光多普勒动态测速与粒径分析仪 |
仪器属性 |
测试类仪器 本仪器为固定仪器,不接受外借,仅接受委托测试 |
生产厂商 |
美国TSI公司 |
预约方式 |
江丙友 |
电话 |
15955413831 |
邮件 |
cumtjiangby@163.com |

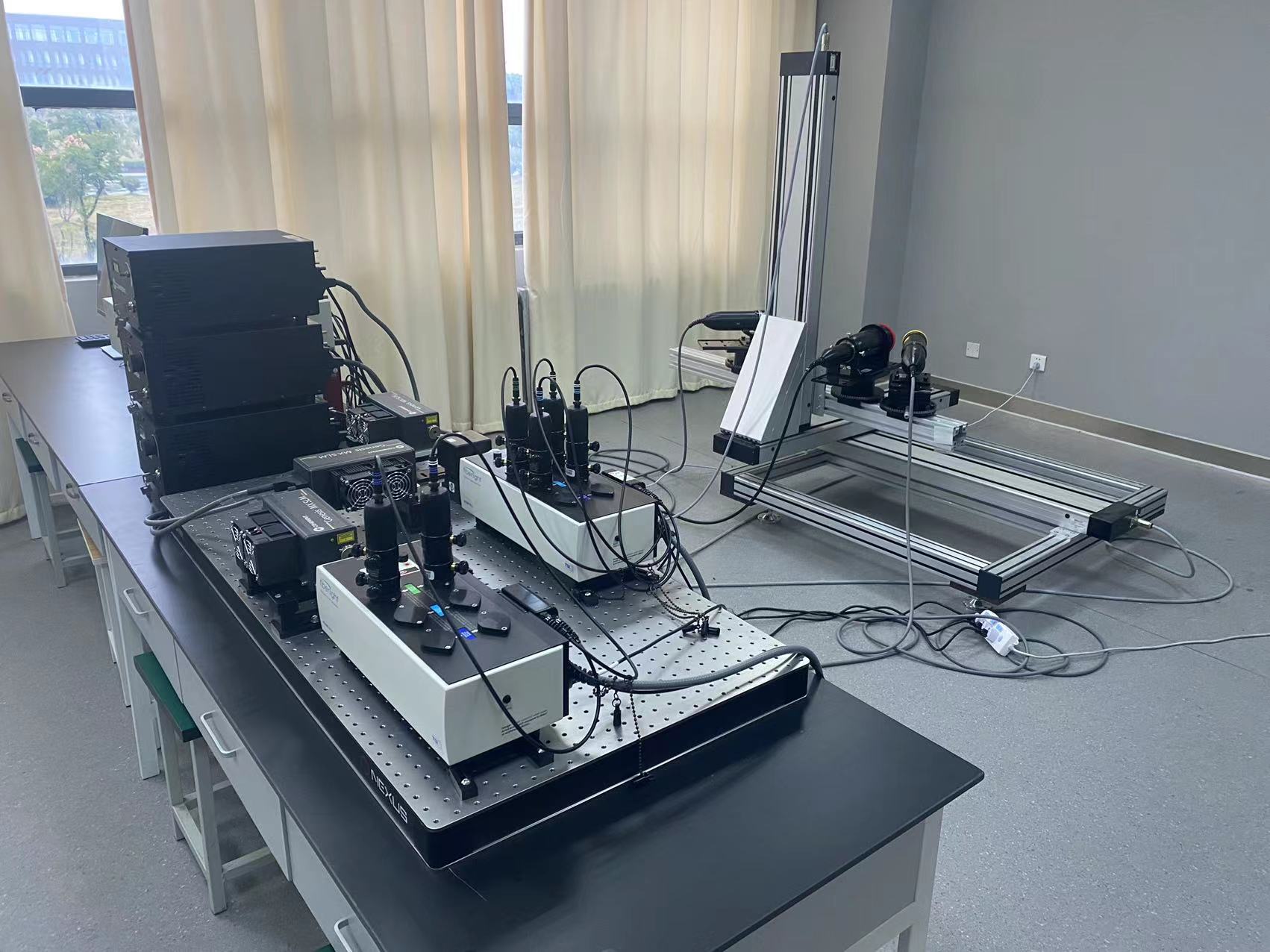

![](/__local/D/52/5C/0536ACAEF2B6D75B9C7DAD72659_5744429B_3DBE1.jpg) 图1 激光多普勒动态测速与粒径分析仪实物图 (国家重点实验室A209房间) |
仪器主要性能指标
1. 速度测量范围-185 -800 m/s,粒径测量范围0.8um - 800um,带有亮度鉴别功能,可以同时测量多相流测试
2. 信号处理器:可以处理3个方向的速度分量与粒径大小,带散射光强度验证功能,处理器最大输入频率不小于175MHz,最大采样率800MHz
3. 移动坐标架:行程1000mm*1000mm*1000mm,计算机软件控制
仪器的主要功能
1. 可应用于雾化喷嘴的性能测试;
2. 流化床动力学研究;
3. 汽车发动机喷油器性能测试。
仪器测试的典型图像
![](/__local/A/E6/B8/9353E3AE7EC61479ADA58CBEB00_21E290E8_2919.png)

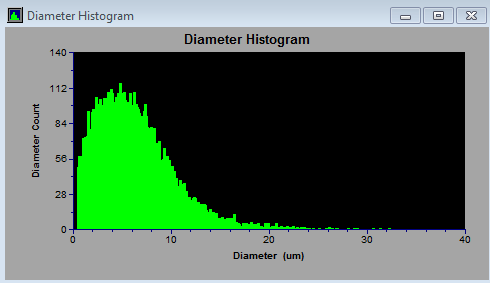

图2 喷雾场粒子粒径分布直方图
