DS2 全信息声发射一体机主要用于各类岩石力学试验过程声发射信号的监测,该仪器能够完整采集整个实验过程的声发射信号,不丢失一点数据。由于是连续完整采集声发射信号,所有声发射定位点都有对应的定位波形,通过对波形到达时间的精确调整(手动或自动),可以得到更加精准的定位点。采集到的声发射信号,用户可以选择全部或部分波形,以文本格式或二进制格式导出,以便使用MATLAB等工具进行波形分析。
仪器名称 |
采空区灾害模拟实验系统 |
仪器属性 |
实验类仪器 本仪器为大型实验仪器,可接收外委 |
生产厂商 |
北京普瑞分析仪器有限公司 |
预约方式 |
李金亮 |
电话 |
15553602826 |
邮件 |
lijinliang2008@163.com |

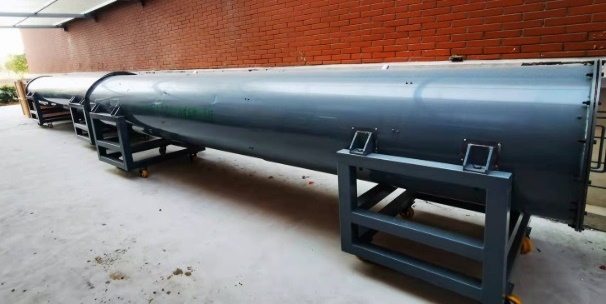

图1 采空区灾害模拟实验系统实物图 (矿业与安全学院大型实验室夹道) |
仪器主要性能指标
1.装置长40m高、宽各1m,可以装填不同特性和粒径的煤体;
2.装置外侧可以屏蔽信号层;
3.低频无线传感器网络可在设备内实现50米以上穿透采空区堆的无线通信;
4.设备内置检测装置温度辨识精度±0.1℃,气体变化范围1ppm,湿度变化范围±0.1%。
仪器的主要功能
1.可以应用于煤炭矿井采空区环境无线通信网络综合评估;
2.可用于采空区环境下甚低频(超长波)电磁信号信道测量与分析;
3.可用于煤炭矿井采空区环境实时无线在线监测系统;
4.可以实现采空区灾害特征的精准监控;
5.可以模拟采空区热动力灾害。
仪器测试的典型图像

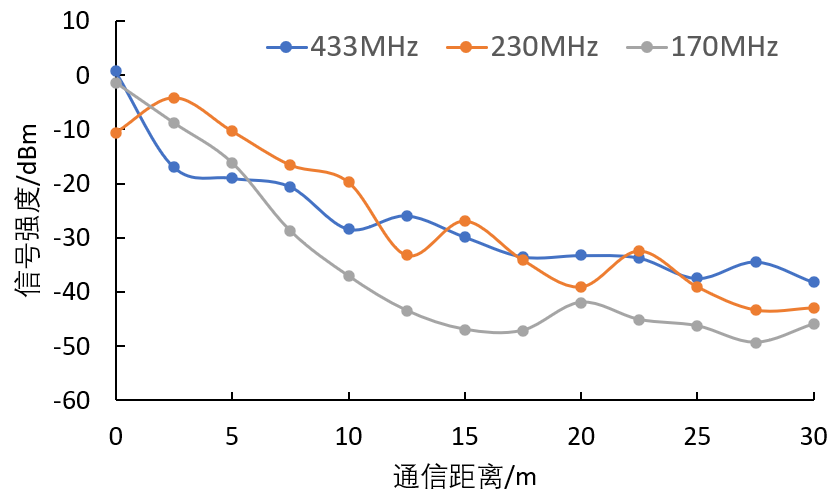

图2 不同频率下传输距离

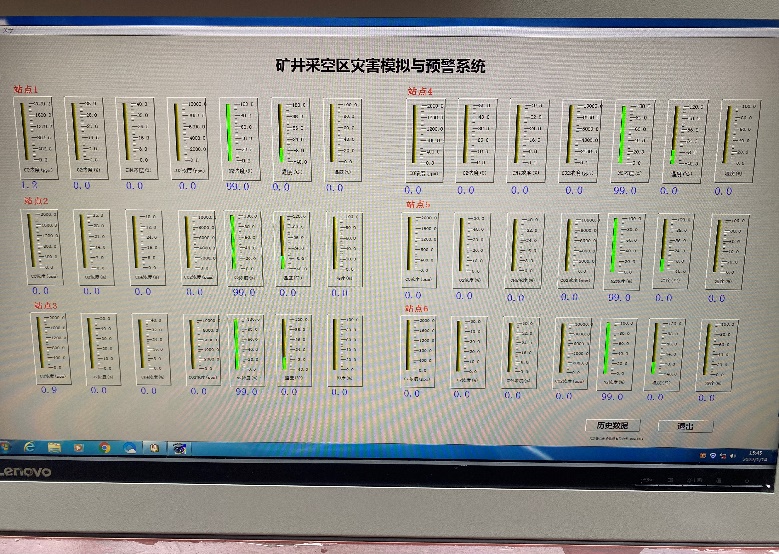

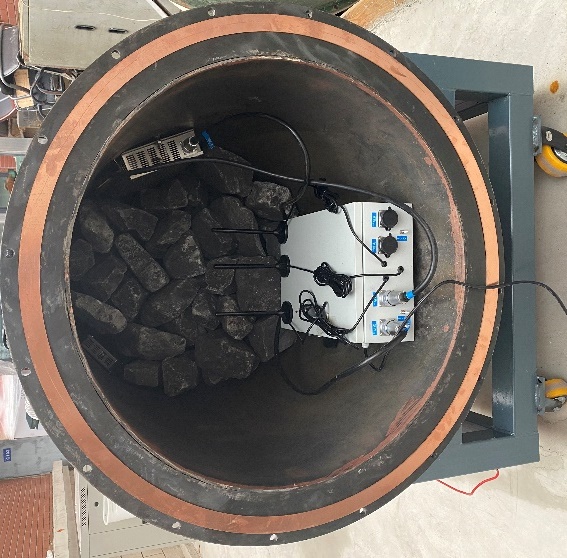

图3 实验现场测试过程及数据采集
