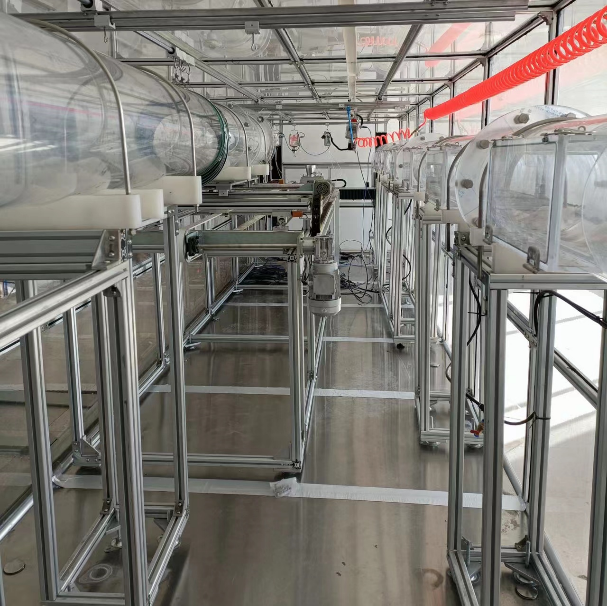

试验平台——长压短抽通风除尘综合实验平台

长压短抽通风除尘综合实验平台主要应用于煤矿井下通风除尘实验过程中温度、湿度、风速、压力以及粉尘浓度的监控监测，该实验平台能够及时准确的采集转换实验过程中各监测仪器的数据信息，实验系统有手动和自动两种模式可供选择，实验平台中可调节的参数数量多，范围广。可以很好的模拟出各类煤矿井下通风条件，方便于多种通风方式下煤矿井下除尘研究。

仪器主要性能指标

1. 粉尘浓度测量范围：0.1~1000mg/m³，粉尘报警设置范围1~999mg/m³；

2. 风机压风筒以及抽风筒出口风速调节范围：0~10m/s（轴流式风机功率22KW）；

3. 超声波分筛范围：5um~100um，电动机功率0.55KW，可放筛面层数1~7层；

4. 可移动柔性风筒，集成电动调节0~3.2m，精度为1mm；

5. 粉尘发生器移动模组，可移动范围0~1m，精度为1mm。

仪器的主要功能

1. 可应用于模拟掘进巷道内粉尘浓度分布研究；

2. 可应用于煤矿井下喷雾除尘效果研究。

3. 可应用煤矿井下不同通风方式下风流场变化研究。

仪器测试的典型图像（数据来源于现场调试实验）

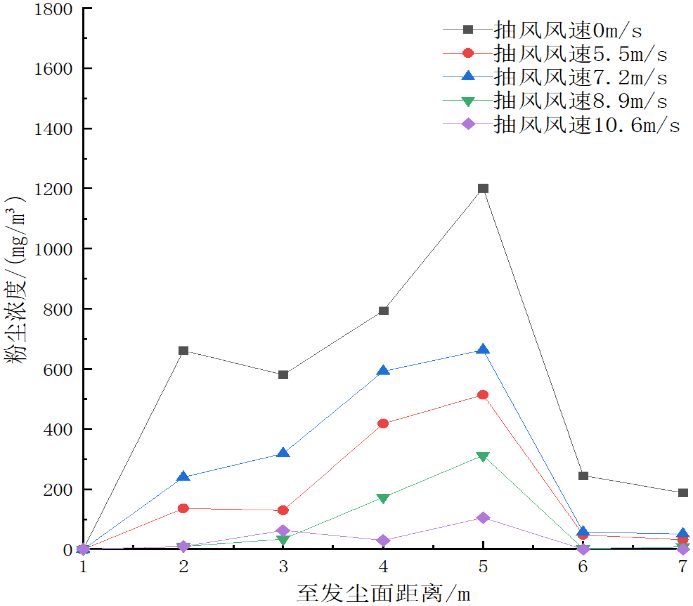

图3  长压短抽式通风条件下巷道内发尘时平均粉尘浓度

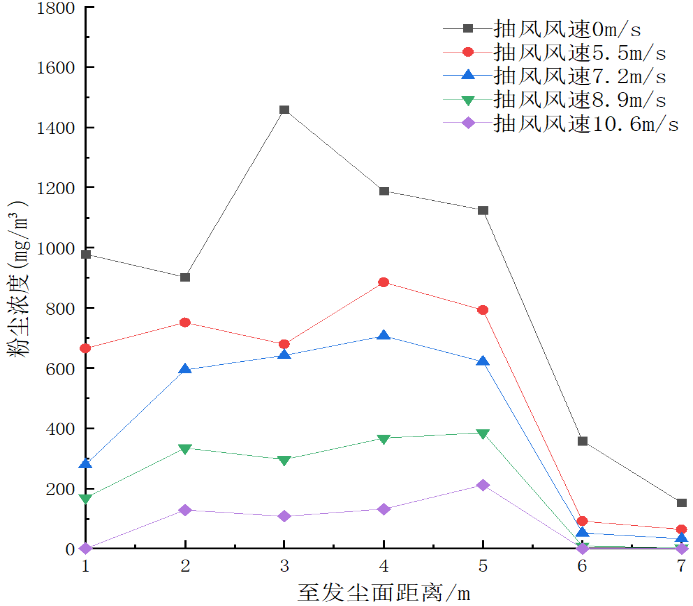

图4  长压短抽式通风条件下巷道内发尘结束后平均粉尘浓度

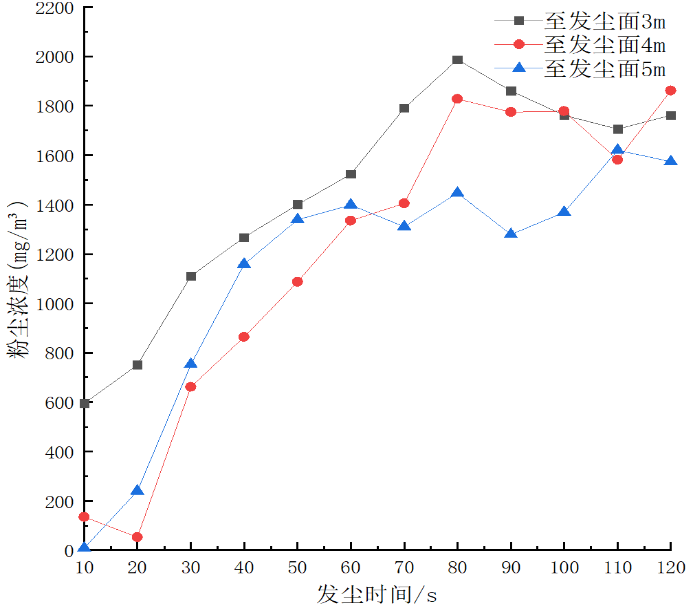

图5  自然通风条件下发尘时巷道内粉尘浓度随时间变化图
