测试仪器——煤岩动态测试系统

2022年10月14日 10:43  点击:[]

煤岩动态测试系统由发射装置、子弹、整形器、三根杆,包括入射、透射和吸收杆; 缓冲装置、半导体应变片、发射装置、接收装置、测子弹速度设备、DHHP-20测应变装置和处理实验数据系统组成。

仪器名称

煤岩动态测试系统

仪器属性

测试类仪器

生产厂商

洛阳市立伟机械科技有限公司

预约方式

穆朝民

电话

13095478013

邮件

chmmu@mail.ustc.edu.cn

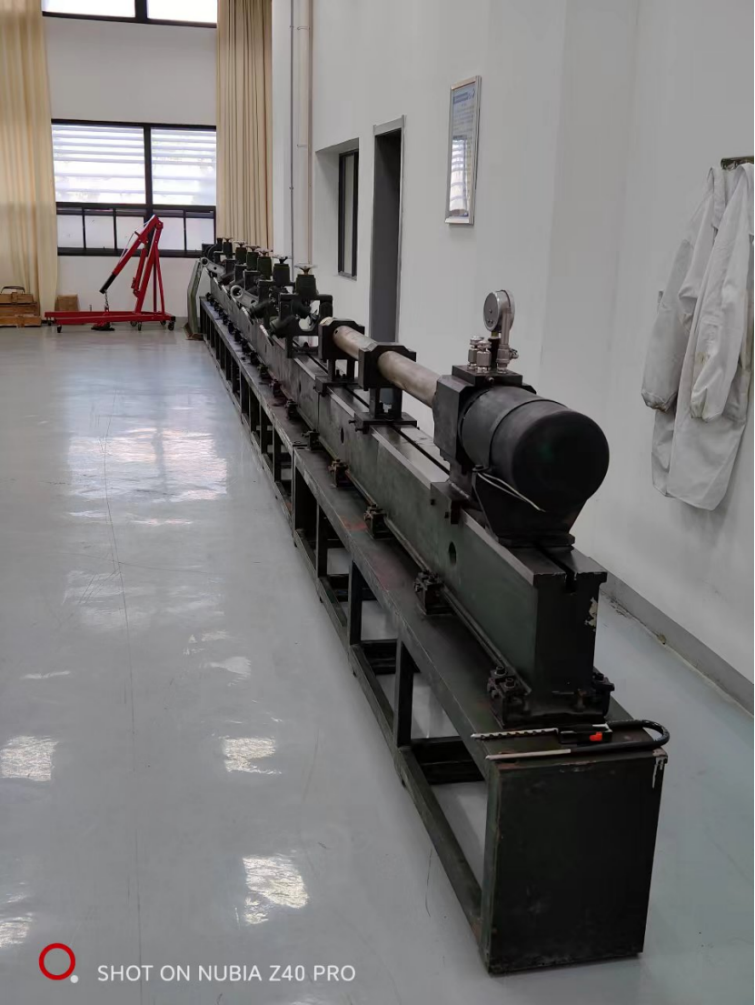

1 煤岩动态测试系统

(国家重点实验室大厅)

仪器主要性能指标

整套平台包括:高压储气发射仓、撞击杆、紫铜整形片、入射杆、瞬态光学测速仪、透射杆、吸收杆、缓冲器、半导体应变片、电阻应变片、超动态应变仪、电脑处理系统。选用撞击杆、入射杆、透射杆直径均为75mm,长度分别为0.4m、4m和2.5m,材质均为高强度培杆,密度为2700kgm3,弹性模量为70GPa,纵波波速为5190m/s,应变片使用的是电阻应变片。

仪器的主要功能

能够开展多场耦合煤岩动态压缩、拉伸、剪切力学特性及变形破坏模式研究,从而实现煤岩体冲击动态强度、能量耗散、冲击加载波形、应变率效应及应力波传播特性等参数测试

仪器测试的典型图像

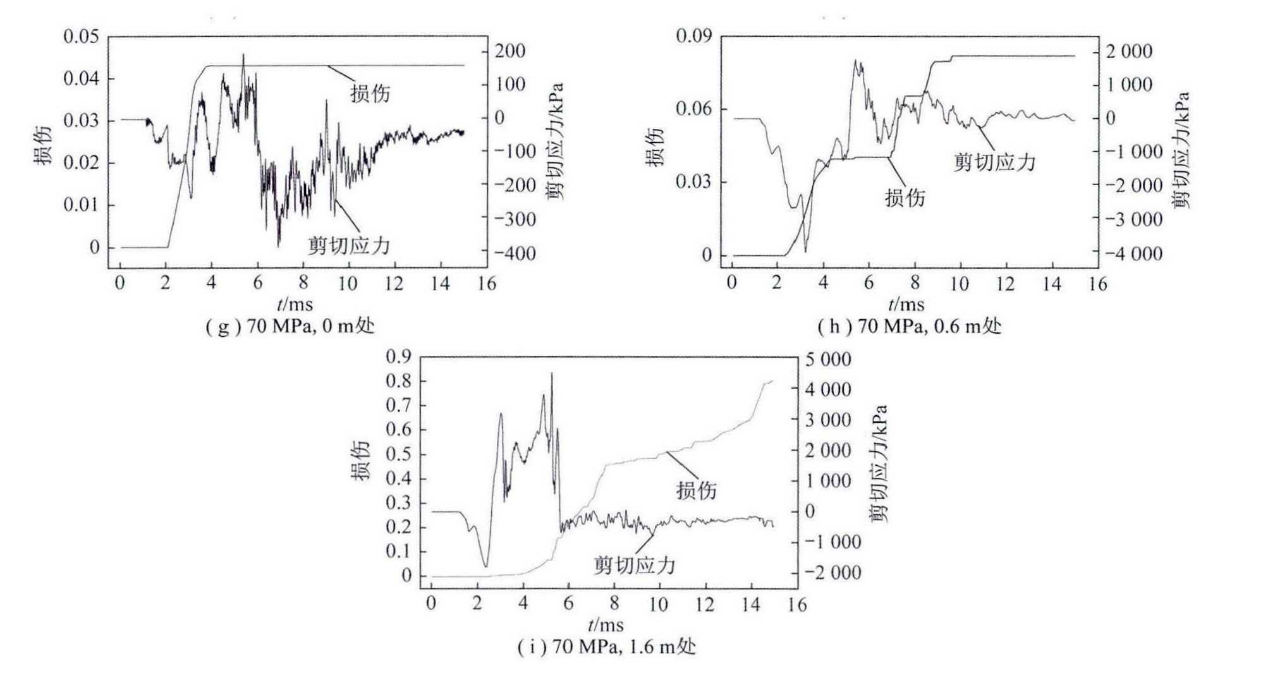

2 主要测试波形和图像

引用自文献:[1]穆朝民,宫能平.煤体在冲击荷载作用下的损伤机制[J].煤炭学报,2017,42(08):2011-2018.DOI:10.13225/j.cnki.jccs.2016.1522.(EI)
